Cablul blindat pentru unitatea de frecvență variabilă (VFD) este un cablu de transmisie de putere-de sarcină grea, conceput special pentru a conecta unități de frecvență variabilă la motoarele de curent alternativ, construit pentru a rezista la medii industriale dure.

Specificațiile produsului

Articol	Caietul de sarcini
Tensiune nominală	0,6/1kV
Tensiune de testare	3,5 kV / 5 min
Temp. conductor.	90 de grade (250 de grade, scurtcircuit de 5 secunde)
Conductor	OFC Cupru, IEC 60228 Clasa 2/5
Izolare	XLPE
Acoperire scut	Mai mare sau egal cu 85%
Armură	SWA / STA
Standard	IEC 60502-1, EN 50288, IEC 60332-1/-3

Opțiuni de construcție

Articol	Descriere
Tip cablu	Standard/Ignifug (ZR)
Scut	Bandă Cu + Sârmă Cu / Bandă Cu + Cu Braid / Al Tape + Tinned Cu Braid
teaca	PVC/PVC-ignifug
Miez	3C+3 Pământ / 4-Core
Dimensiune	1,5–300 mm²
Aplicație	Sisteme de acţionare cu motor VFD
Raza de curbare	Mai mare sau egal cu 12 × OD cablu
Puterea motorului	0,75–500+ kW

Aplicații industriale

Rafinării de petrol și gaze:Îngropare directă sau dirijare a jgheaburilor de cabluri în zonele periculoase Clasa 1 Div 1 care necesită rezistență ridicată la strivire.

Mineritul și agregatele:Transmisii cu benzi transportoare și concasoare primare expuse la șocuri mecanice severe și vibrații.

Tratarea apei:Alimentatoare subterane pentru pompe VFD scufundate, suflante de aerare și stații de ridicare-înaltă.

Fabrici de oțel și hârtie:Alimentatoare cu motor VFD cu temperatură înaltă-care funcționează în apropierea surselor EMI grele până la un conductor continuu de până la 90 de grade.

Opțiuni de materiale și fabricație personalizată

Specificații armurii:Steel Wire Armor (SWA) pentru tensiune dinamică de tragere; Armura cu bandă din oțel galvanizat (STA) pentru presiune radială ridicată.

Materiale jachete:PVC-ignifug, cu -fum zero-halogen (LSZH) sau TPU rezistent la UV/ulei-, cu o evaluare de până la -40 de grade .

Nuclee integrate:Senzori opționali de protecție termică încorporați-sau perechi de control al frânei 120V/240V.

Marca OEM:Imprimare secvențială a imaginilor/contorului, scheme de culori personalizate ale jachetei și etichetare cu numărul de piesă al clientului.

Controlul calității

Test-Spark în linie:Fiecare metru de conductor izolat trece testul continuu de scânteie online de 10 kV înainte de eșuare.

Test de rutină{0}}înaltă tensiune:Cablurile complete rezistă la testarea tensiunii de 3,5 kV AC timp de 5 minute cu verificare completă a rezistenței DC.

Trasabilitatea completă a materialului:Codurile QR de pe fiecare tambur leagă produsele finite direct la numerele de căldură ale materiilor prime și jurnalele de inspecție din fabrică.

Capacitatea de aprovizionare

MOQ:Dimensiunile standard ale cablurilor încep de la 500 de metri; rulări OEM personalizate evaluate la examinarea desenului.

Ambalare de export:Bobine de lemn sau tamburi de oțel tratate termic-ISPM-15 (lungimi continue de 500 m/1000 m).

Termeni de livrare și Incoterms:Timp de livrare 15-20 de zile lucrătoare pentru încărcăturile de containere prin FOB, CFR, CIF, DDP sau DAP.

Documentatie comerciala:LC la vedere, termeni T/T acceptați; dosarele complete de expediere includ Formularul E, Certificatul de origine și B/L.

Serviciul post{0}}vânzare

12 luni garanție:Acoperire completă împotriva defectelor de fabricație, inclusiv livrarea gratuită la fața locului a tamburilor de schimb.

Suport pentru instalare:Comandați-limite specifice de tensiune, tabele cu raze minime de îndoire și ghidaje de câmp pentru șanțuri.

Audituri de la-terți:Înregistrările testelor de acceptare în fabrică (FAT) arhivate; Bine ați venit-inspecțiile înainte de expediere de către SGS, BV sau Intertek.

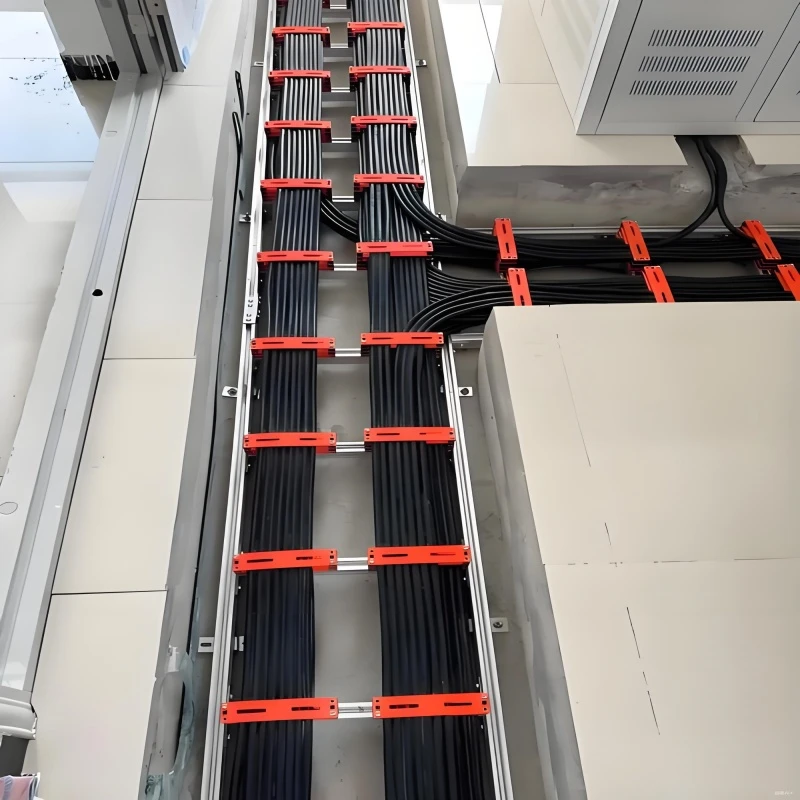

Aplicații

Modele disponibile

FAQ

Î: Este acest cablu VFD blindat compatibil cu mărcile majore de unități?

A: Da. Cablul este compatibil cu majoritatea variatoarelor de frecvență industriale, inclusiv ABB, Siemens, Schneider Electric, Danfoss, Yaskawa, Delta și Allen-Bradley, cu condiția ca tensiunea și dimensiunea conductorului să fie selectate corect.

Î: Acest cablu poartă certificare UL/CSA pentru locații periculoase pentru aplicațiile de rafinărie de petrol și gaze de Clasa 1 Div 1?

A: Da. Cablul este disponibil cu certificare UL și CSA pentru locații periculoase Clasa 1 Divizia 1. Construcțiile certificate sunt fabricate cu armuri aprobate, materiale pentru jachete și marcaje de identificare.

Î: Ce se întâmplă dacă o cilindru nu trece testul de rutină de-tensiune înaltă de 3,5kV după sosirea în portul de destinație?

R: Cumpărătorii trebuie să depună o reclamație cu dovezi de testare în termen de 15 zile de la sosirea în port, după care o notă de credit sau o înlocuire gratuită este emisă în termen de 10 zile lucrătoare după verificare.

Î: Ce construcție de ecranare este recomandată pentru VFD-urile cu frecvență înaltă-de comutare- peste 8 kHz față de unitățile standard?

R: Construcția cu bandă de cupru + împletitură de cupru este recomandată datorită atenuării superioare-EMI de înaltă frecvență.

Î: Opțiunea de jachetă TPU cu rating de -40 de grade afectează raza de îndoire minimă standard de 12×D?

R: Da, jacheta-TPU cu temperatură joasă necesită o rază de îndoire minimă ceva mai mare de 15×D la temperaturi sub -20 de grade .
