Cablul flexibil pentru instrumente este conceput pentru aplicații de transmisie și control a semnalului care necesită mișcare frecventă, instalare ușoară și performanță electrică stabilă. Cu conductoare fine-de cupru, materiale de izolație flexibile și structuri de ecranare opționale, cablul este potrivit pentru instalații dinamice și fixe în automatizări industriale, instrumente și sisteme de control.

Construcție cablu

Cablul flexibil pentru instrumente este format din conductori flexibili, perechi/triade de semnal izolate, straturi de ecranare opționale și înveliș de protecție.

Componentă	Descriere
Conductor	Cupru recoapt-fină
Izolare	PVC, XLPE sau PE
Identificare pereche/triada	Cod colorat sau numerotat
Ecranarea	Folie de aluminiu individuală și/sau totală sau împletitură de cupru cositorită
teaca	PVC flexibil sau LSZH
Configurație de bază	Multi-pereche, triad sau personalizat

Specificatii tehnice

Articol	Caietul de sarcini
Tensiune nominală	300/500V
Interval de temperatură	-20 de grade până la +90 grade
Tensiune de testare	2000V
Raza minimă de îndoire	Mai mare sau egal cu 10 × Diametrul cablului
Acoperire scut	Mai mare sau egal cu 80%
Ignifugare	IEC 60332-1 / IEC 60332-3
Structura conductorului	Cupru-fină
Configurație de bază	Multi-pereche / Triada / Personalizat
Opțiuni de protecție	Impletitura de cupru / Folie de aluminiu / Ecrare duala
Opțiuni de teaca	PVC flexibil / LSZH
Standarde	IEC 60228 / IEC 60332 / IEC 60502-1 / BS 5308 / VDE 0815

Caracteristici cheie

Flexibilitate excelentă
Structura conductorului fin-reduce dificultatea de instalare și acceptă aplicații care implică îndoire sau mișcare.

Transmisie fiabilă a semnalului
Opțiunile de ecranare ajută la menținerea stabilității semnalului în medii industriale cu interferențe electrice.

Opțiuni de materiale de siguranță
Versiunile de înveliș LSZH sunt disponibile pentru aplicații care necesită caracteristici fără{0}}fum și fără halogeni.

Performanță îndelungată a serviciului
Izolația durabilă și construcția flexibilă susțin funcționarea continuă în sistemele industriale.

Modele tipice de cablu

Seria DJYPVR:Cablu de instrumentare flexibil cu conductor moale de cupru și ecranare cu împletitură de cupru, potrivit pentru aplicații generale de control.

Seria DJYPVRP:Cablu flexibil cu ecran dublu-cu ecranare individuală și generală pentru medii care necesită protecție îmbunătățită la interferențe.

Seria DJYP1VP1R:Utilizează ecranare din sârmă de cupru cositorită pentru rezistență sporită la coroziune și protecție a semnalului.

Seria DJYP2VP2R:Folosește ecranare cu bandă de cupru pentru aplicații care necesită performanțe suplimentare de ecranare.

Aplicații

Sisteme de automatizare industriale:Folosit pentru sisteme de control PLC, DCS și automatizare unde sunt necesare conexiuni flexibile de semnal.

Echipament de instrumentare:Potrivit pentru dispozitive de măsurare, senzori și sisteme de monitorizare care necesită transmisie fiabilă a semnalului.

Mașini și linii de producție:Aplicat în echipamentele de automatizare din fabrică unde cablurile pot suferi vibrații sau mișcări repetate.

Industrii chimice și de proces:Folosit în instalații industriale unde sunt necesare semnale de control stabile și instalare flexibilă

Ambalare și logistică

Articol	Detalii
Metoda de ambalare	Tamburi, bobine sau bobine de cablu în funcție de dimensiunea cablului și cerințele comenzii
Informații de etichetă	Tipul cablului, specificația, lungimea și lotul de producție
Protecţie	Ambalaj-rezistent la umiditate și export-standard
MOQ	De obicei, 500-1000 de metri pe specificație
Perioada de graţie	15–25 de zile lucrătoare pentru produsele standard; modelele personalizate pot necesita timp suplimentar
Metode de livrare	Transport maritim, aerian și livrare expres disponibile

Caracteristici cheie

Aplicații

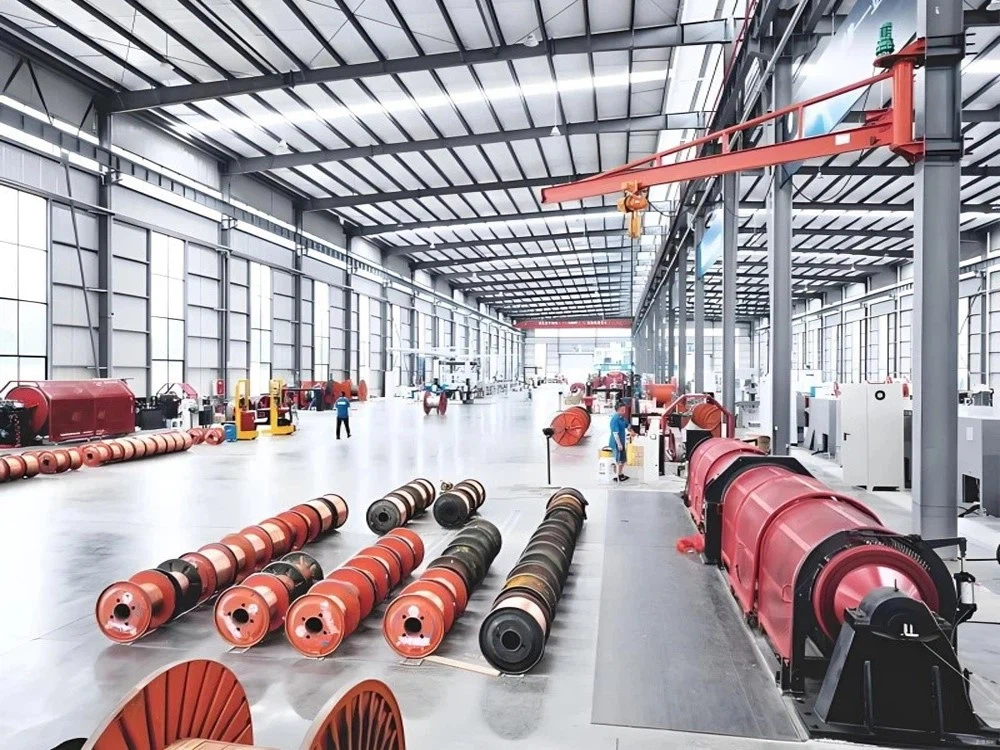

Fabrica noastră

FAQ

Î: Ce este un cablu de instrument flexibil?

R: Cablul flexibil pentru instrumente este un cablu de comandă și semnal proiectat cu conductori de cupru fine-cașurați pentru a oferi o flexibilitate mai bună decât cablurile de instrumente standard.

Î: Ce face ca cablul de instrumentare flexibil să fie diferit de cablul de instrumente standard?

R: Principala diferență este proiectarea conductorului și a mantalei. Versiunile flexibile folosesc fire de cupru mai fine și materiale flexibile, permițând rutarea și mișcarea mai ușoară în instalațiile dinamice.

Î: Acest cablu poate fi folosit pentru mutarea echipamentelor?

A: Da. Construcția flexibilă îl face potrivit pentru echipamentele care necesită îndoiri repetate, rezistență la vibrații sau repoziționări frecvente.

Î: Ce opțiuni de ecranare sunt disponibile?

R: Opțiunile de ecranare disponibile includ folie de aluminiu, împletitură de cupru, ecranare individuală, ecranare generală și structuri de ecranare combinate.

Î: Ce configurații de bază sunt disponibile?

R: Cablul poate fi furnizat în mai multe-perechi, triade și configurații de bază personalizate în funcție de cerințele sistemului.

Î: Este disponibilă teaca LSZH?

A: Da. Opțiunile de înveliș LSZH sunt disponibile pentru proiectele care necesită caracteristici fără-fum și fără halogeni.

Î: Ce industrii folosesc cabluri flexibile de instrumente?

R: Sunt utilizate în mod obișnuit în sistemele de automatizare, mașini, controlul proceselor, instalații chimice și aplicații de măsurare industrială.

Î: Pot fi personalizate specificațiile cablului?

A: Da. Dimensiunea conductorului, configurația miezului, structura de ecranare, materialul mantalei și lungimea cablului pot fi personalizate în funcție de cerințele proiectului.

Î: Cu ce standarde respectă cablul?

R: Cablul poate fi fabricat conform standardelor IEC 60228, IEC 60332, IEC 60502-1, BS 5308 și VDE 0815/0816.

Î: Care este MOQ-ul și timpul de livrare?

R: MOQ tipic este de 500-1000 de metri pe specificație. Produsele standard sunt livrate de obicei în 15-25 de zile lucrătoare, în timp ce produsele personalizate pot necesita timp suplimentar de producție.
